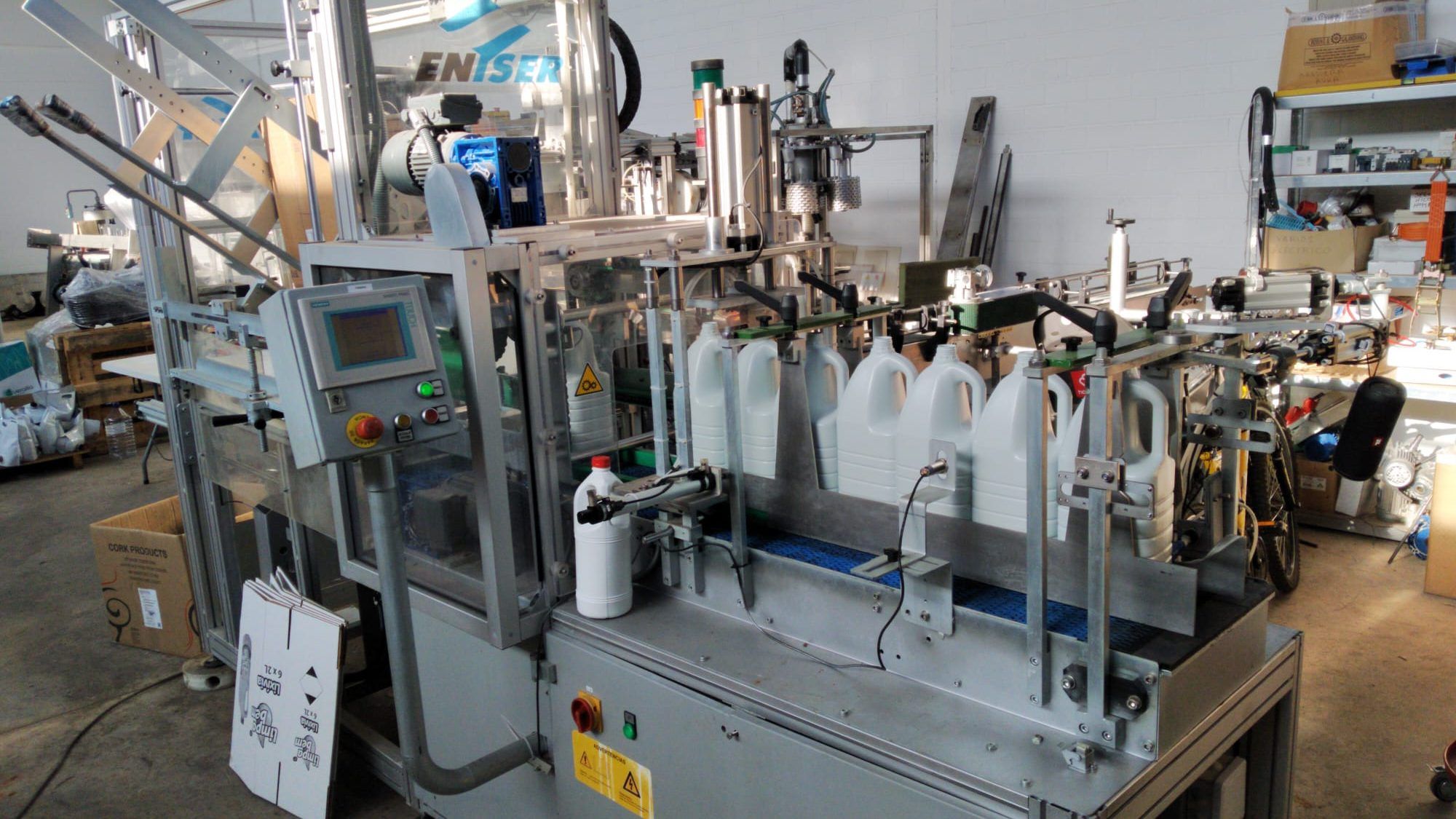

ENCAJONADORA DE CAJA B1 PARA 3 GARRAFAS DE 5L

Marca: ENISER

Empresa Automatizadora: Automatec.es



Esta máquina sirve para encajar diversos tipos de envase en caja de cartón tipo B1 (americana) dejando la caja llena y cerrada, lista para ser marcada y precintada.

Ideal para Aceite, vino, químicos. ETC

Principalmente puede encajar botellas de polietileno, PET y vidrio, aunque también puede adaptarse para encajar otro tipo de envases como latas, tarros, estuches, bandejas, etc.

Está indicada para producciones de 2 a 3 cajas por minuto, que según el número de envases por caja puede significar hasta unos 1800 envases a la hora. La máquina consta de un chasis de aluminio sobre el cual van montados todos los elementos.

En un extremo está el transportador de entrada, con un distribuidor que se encarga de formar distintos carriles de botellas.

A continuación una cadena de arrastre se ocupa de separar las distintas unidades de encajado para la siguiente fase.

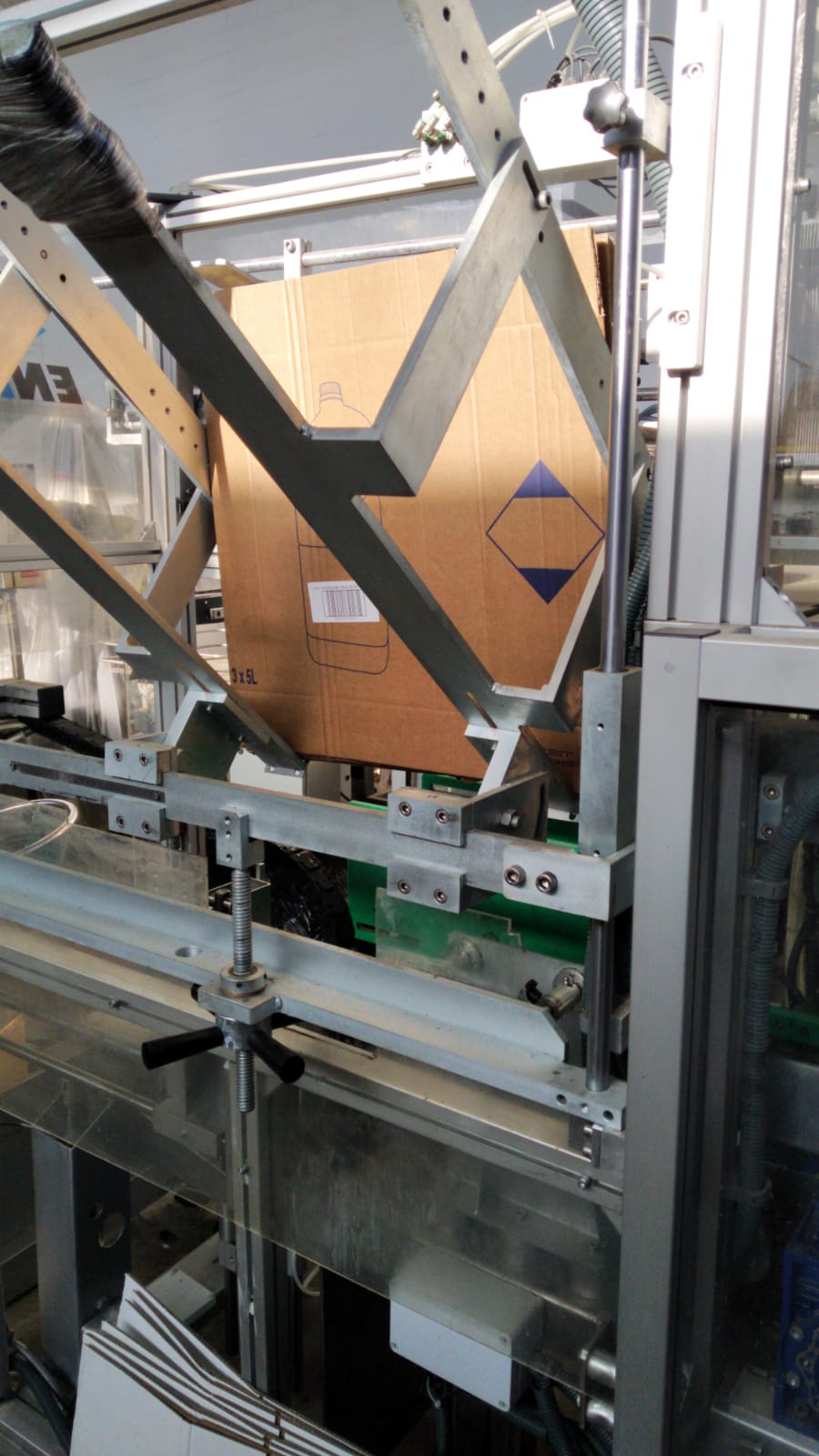

El conjunto formador se ocupa de extraer y formar las cajas del almacén una por una, y dejarlas abiertas y listas para ser llenadas.

El elevador introduce la unidad de encajado dentro de la caja y una plataforma se encarga de plegar las solapas cortas de la base de la caja.

Más adelante unas palas se encargan de plegar las solapas largas.

Un carro desplazable y un brazo abatible tienen como función la extracción de la caja una vez llena y con la base cerrada, pasando después al plegado de las solapas superiores y a la precintadora.

No se permite el acceso a las partes móviles de la máquina estando ésta en funcionamiento gracias a un carenado provisto de puertas con finales de carrera. Al abrir alguna de las puertas se para la maniobra al instante, evacuando el aire comprimido del circuito neumático y desactivando las señales eléctricas.



Equipamiento standard:

– Transportador de entrada en banda modular de 1,8m de longitud y ancho 38cm, con variador electrónico de velocidad.

– Almacén de cartón con descarga por gravedad.

– Succión de las cajas de cartón por vacío con venturi.

– Cuadro eléctrico con autómata programable.

– Cuadro de mandos con pantalla táctil.

– Cuadro neumático con purga automática y válvula de arranque progresivo.

– Piezas necesarias para un solo formato de caja.



Equipamiento opcional :

– Transportador de entrada de longitud mayor (mayor pulmón de entrada)

– Almacén de cartón motorizado.

– Piezas necesarias para formatos adicionales de caja.

– Transportador de evacuación cajas.

– Auto comprobación de las unidades de encajado.



Tensión de alimentación. 400V

Potencia instalada: 1,5kW

Presión aire: 5-6 bar

Consumo aire aprox: 500 l/min

Dimensiones exteriores caja axbxc (mm): a : 155-265 ; b : 410-500 ;

(*) Dimensiones totales máquina (mm): c : 230-340 3200 x 900 x 2200

(*)Otras dimensiones, consultar
